گلوب ولو Fisher

معرفی محصول

شیر های کنترلی مهمترین قسمت هر حلقه کنترل فرآیند هستند. این شیر ها با کنترل جریان به وسیله یک اکچوتور نصب شده بر روی شیر که می تواند پنوماتیکی یا برقی باشند. در حالت پنوماتیکی با استفاده از فشار هوا جهت تامین نیروی لازم برای باز و بسته کردن ولو ها بهره برده می شود . این مدل خود دارای دو دسته پیستونی و دیافراگمی می باشد.. در کنترل ولو ها معمولا با استفاده از پوزیشنر و ترانسمیترهای مختلف،فشاری بین 3 تا 15 psig را برای عملگرِ ولو فراهم می‌کنیم.در این هنگام متناسب با فشار وارد شده در داخل اکچویتر یا عملگر،فشاری به ساقه (stem) مربوط به عملگر و ولو وارد می‌شود. سپس متناسب با این فشار، کنترل ولو کمی باز تر یا بسته تر می‌گردد.

شیر های کنترلی به دو دسته شیر هایی با حرکت خطی و دورانی تقسیم می گردند.

شیر کنترل با حرکت خطی

شیر کنترل هایی که بندآور آن ها با حرکت خطی سبب کنترل جریان می شود، دارای ویژگی های خاصی بوده و همچنین برای جریان ها و سیالات با خصوصیات مشخص کاربرد دارند که این ویژگی ها به شرح زیر است:

دارای مسیر پر پیچ و خم است.در دسته شیر های Low Recovery است.امکان استفاده در دبی های پایین را دارند.دارای طراحی های مختلفی از Trim است.برای فشار های بالا مناسب است.غالباً به صورت رزوه ای و یا فلنجی ساخته می گردد. Bonnet آن قابل جداسازی است.

شیر کنترل با حرکت دورانی

شیرهایی که بندآور آن ها به وسیله حرکت دورانی مسیر جریان را کنترل می کند، از لحاظ ظاهری با شیر های خطی یکسان هستند و تنها نحوه حرکت بند آور آن به هنگام چرخش دستگیره شیر متفاوت است. ویژگی های این نوع شیر کنترل و جریان سیال جاری در آن بدین صورت است:

دارای مسیر Stream Lined است.در دسته شیر های High Recovery قرار می گیرددارای ظرفیت بیشتری نسبت به شیر خطی است.سایش و خوردگی در این نوع شیر کمتر است.می توانند برای سیالاتی که دارای گل و لای هستند استفاده شوند.امکان طراحی بدون فلنج را دارد.معمولاً Bonnet آن یکپارچه است.

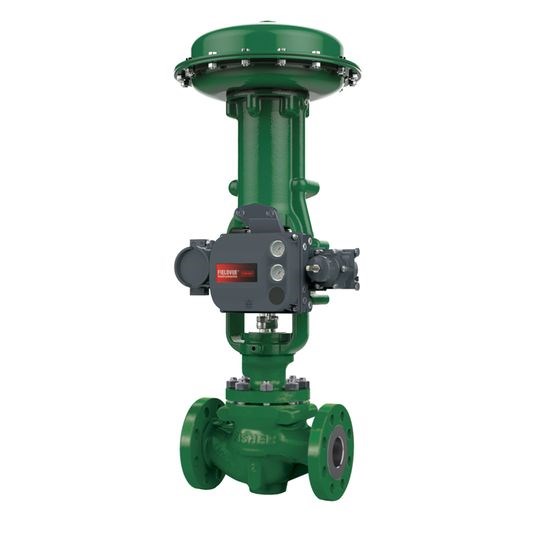

گلوب ولو فیشر ( Easy –e^TM Series Globe Valve) این نوع ولو ها به صورت فلنج دار بر اساس استاندارد فشار  ASME و PN  و در انواع EW,EZ,ET,ES,ED, میباشند. گلوب ولو های Fisher دارای انواع Leakage Class IV,V,VI میباشند. از نظر شاخصه ی فلو مدل های Linear , Equal Percentage, Quick Opening را پوشش میدهند.  گلوب ولو فیشر ( Globe Valve) به صورت Linear با پنوماتیک اکچویتور مدلهای 657, 667 اکچویتورهای پنوماتیک دیافراگمی  با عمگرهای آی توپی پوزیشنر یا آی پی پوزیشنر ( I/P POSITIONER ) مدلهای   3582i، 3582 هارت ( Hart ) یا فیلد باس ( Fieldbus ) و رگلاتورهای هوا مانند 67CFR که با دستگاه کالیبراسیون مدل 375 ، 475 تنظیم میشود .
