معرفی محصول
یکی از تجهیزات پرکاربرد در صنایع مختلف ترانسمیتر اختلاف فشار می باشد. از این تجهیز جهت اندازه گیری فشار، سطح وجریان در شرایط مختلف مورد استفاده قرار می گیرد.
یکی از کاربرد های ترانسمیتر اختلاف فشاراندازه گیری سطح و جریان می باشد. اساس کارمحاسبه جریان با این ترانسمیتر ایجاد اختلاف فشار می باشد. از چند روش برای ایجاد اختلاف فشار از جمله استفاده از اورفیس پلیت (Orifice Plate) ونچوری(Venturi)، فلونازل ولوله های پیتوت می توان بهره برد. با اسنفاده از این ادوات اختلاف فشار ایجاد شده را به کپسول ترانسمیتر می دهیم از جذر اختلاف این دو فشار میزان جریان به دست می آید.
روش های ایجاد اختلاف فشار:
Orifice Plate
در این روش با استفاده از اوریفیس از جنس مناسب با سیال و سایز سوراخ محاسبه شده جهت ایجاد اختلاف فشار مورد نیاز استفاده می شود. سوراخ ایجاد شده در ورق با توجه به نوع سیال برای مایعات در وسط برای گاز ها در بالا و جهت مایعات دارای ذرات جامد جهت جلوگیری از رسوبات در پایین در نظر گرفته می شود.
Venturi tube
در این روش از venturi جهت ایجاد اختلاف فشار استفاده می کنیم و با دادن فشار قبل از شروع و بعد از تغییر دهانه لوله به ترانسمیتر با همان روش جزر اختلاف فشار میزان جریان محاسبه می گردد.
Pitot Tube
در این روش با استفاده از دو لوله جهت ایجاد اختلاف فشار و دادن این دو پایه به دو سر ترانسمیتر استفاده می شود. از مزایای این روش ارزان بودن و از عیوب آن دقت پایین و رنج پایین می باشد.
Flow Nozzle
در این روش با قرار دادن نازل در مسیر جریان و خواندن اختلاف فشار دو سر قبل و بعد نازل جریان را اندازه گیری می کنند.

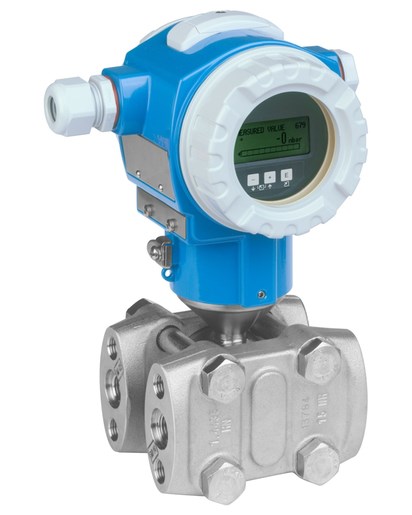

فرستنده فشار Deltabar PMD75 برند E&H با سنسور پیزورزیتیو و غشا فلزی جوش داده شده در تمام صنایع برای اندازه گیری مداوم در مایعات ، بخارات و گازها استفاده می شود. عملکرد 3 کلید امکان راه اندازی و بهره برداری ساده و قابل اعتماد را فراهم می کند. ماژول یکپارچه داده HistoROM امکان مدیریت آسان پارامترهای فرآیند و دستگاه را فراهم می کند.
