شیر های کنترلی مهمترین قسمت هر حلقه کنترل فرآیند هستند. کنترل ولو، کنترل جریان را به وسیله یک اکچوتور نصب شده بر روی شیر که می تواند پنوماتیکی یا برقی باشند انجام می دهد. در حالت پنوماتیکی با استفاده از فشار هوا جهت تامین نیروی لازم برای باز و بسته کردن ولو ها بهره برده می شود . این مدل خود دارای دو دسته پیستونی و دیافراگمی می باشد.. در کنترل ولو ها معمولا با استفاده از پوزیشنر و ترانسمیترهای مختلف،فشاری بین 3 تا 15 psig را برای عملگرِ ولو فراهم میکنیم.در این هنگام متناسب با فشار وارد شده در داخل اکچویتر یا عملگر،فشاری به ساقه (stem) مربوط به عملگر و ولو وارد میشود. سپس متناسب با این فشار، کنترل ولو کمی باز تر یا بسته تر میگردد.
شیر های کنترلی به دو دسته شیر هایی با حرکت خطی و دورانی تقسیم می گردند.
شیر کنترل با حرکت خطی
شیر کنترل هایی که بندآور آن ها با حرکت خطی سبب کنترل جریان می شود، دارای ویژگی های خاصی بوده و همچنین برای جریان ها و سیالات با خصوصیات مشخص کاربرد دارند که این ویژگی ها به شرح زیر است:
دارای مسیر پر پیچ و خم است.در دسته شیر های Low Recovery است.امکان استفاده در دبی های پایین را دارند.دارای طراحی های مختلفی از Trim است.برای فشار های بالا مناسب است.غالباً به صورت رزوه ای و یا فلنجی ساخته می گردد. Bonnet آن قابل جداسازی است.
شیر کنترل با حرکت دورانی
شیرهایی که بندآور آن ها به وسیله حرکت دورانی مسیر جریان را کنترل می کند، از لحاظ ظاهری با شیر های خطی یکسان هستند و تنها نحوه حرکت بند آور آن به هنگام چرخش دستگیره شیر متفاوت است. ویژگی های این نوع شیر کنترل و جریان سیال جاری در آن بدین صورت است:
دارای مسیر Stream Lined است.در دسته شیر های High Recovery قرار می گیرددارای ظرفیت بیشتری نسبت به شیر خطی است.سایش و خوردگی در این نوع شیر کمتر است.می توانند برای سیالاتی که دارای گل و لای هستند استفاده شوند.امکان طراحی بدون فلنج را دارد.معمولاً Bonnet آن یکپارچه است.

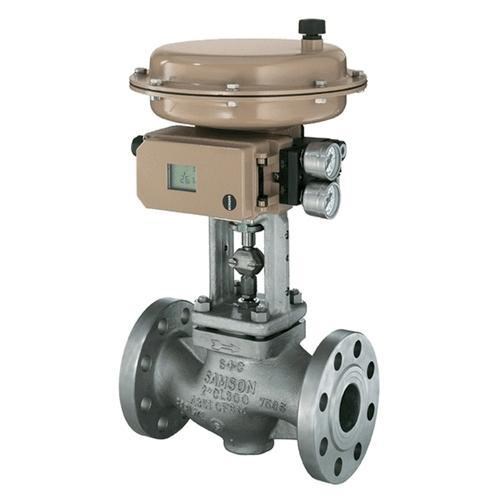

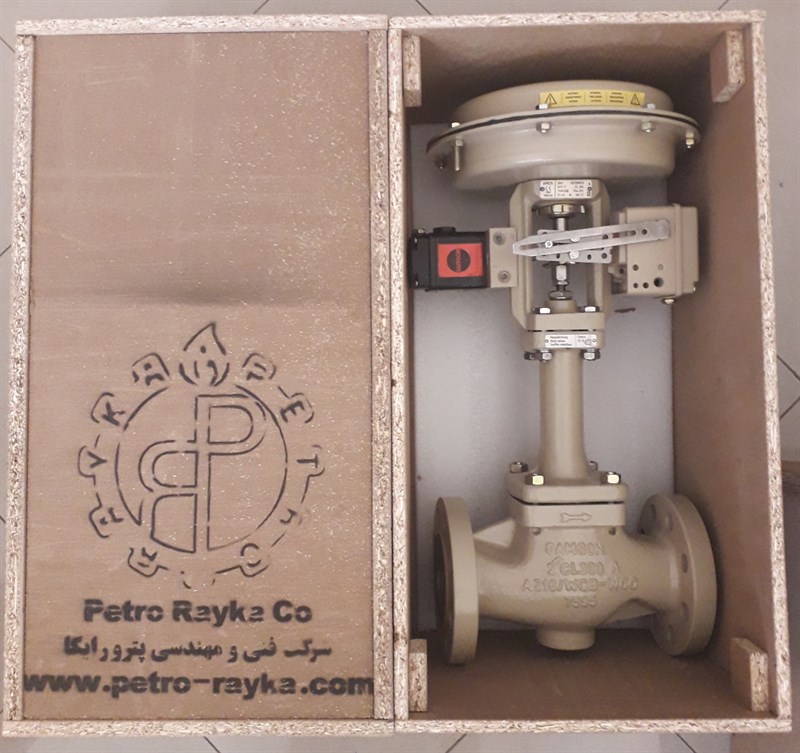

کنترل ولو 3241 سامسون
گلوب کنترل ولو سامسون با به کارگیری پنوماتیک اکچوتور مدل های 3271 یا 3277 جهت کنترل جریان فشار یا دمای مایعات یا گازها و بخارات طراحی شده است. کنترل ولو 3241 سامسون با مشخصات مختلف و متریال مختلف برای شرایط دارای خوردگی و فرسایش و سایش و یا مدل بلوز دار آن با ایجاد یک فضای اضافه جهت دماهای کاری بالاتر مورد استفاده می باشند.
کنترل ولو 3241 سامسون جهت مصارف عمومی تا کلاس 300 ANSI و همچنین کلاس های کاری PN16 , PN25 , PN40 طراحی شده اند همچنین حداکثر دمای این کنترل ولو سامسون 300 درجه سانتی گرادمی باشد. کنترل ولو سامسون 3241 طبق استاندارد برای حالات مختلفی از جمله آبندی فلزی الحاقات دما ژاکت گرمایش نویز و مجموعه های پیشگیری از کاویتاسیون می باشد. همچنین با درنظر گیری شرایط خاص همچون گاز ترش یا اکسیژن کلر و خلوص بالا طبق استاندارد NACE طراحی ویژه طبق نیاز مشتری صورت می گیرد.
کنترل ولو سامسون 3241 دارای سایزهایی 1.2 اینچ تا 12 اینچ می باشد و همچنین مدل ضد انفجار با توجه به نوع آی تو پی متصل شده را دارد.
