معرفی محصول
پوزیشنر ولو جهت کنترل حرکت ومیزان باز و بسته شدن ولو میباشد . اساس کار پوزیشنر مقایسه ی موقعیت ساقه ی ولو از طریق خطکش تنظیم با فرمان 4~20 mA ورودی میباشد. هر مقدار اختلاف بین فرمان و موقعیت ولو وجود داشته باشد، پوزیشنر هوای ورودی به اکچویتور را با فشار معین تامین کرده تا ساقه ی ولو به موقعیت مشخص شده برسد. ترانسدیوسر جهت تبدیل سیگنال جریان به سیگنال نیوماتیکی ای تو پی ( I/P ) یا مبدل جریان به فشار ( I/P Converter ) نام دارد. ترانسدیوسر سیگنال جریانی 4~20mAرا دریافت میکند و با تغذیه نیوماتیکی 20 PSI خود، یک سیگنال نیوماتیکی 3 – 15 PSI بسته به ورودی تامین میکنند.
در مواردی که اطلاع از میزان باز و یا بسته بودن شیر کنترل مورد نیاز باشد پوزیشنر مجهز به یک کارت الکترونیکی برای ارسال سیگنال فیدبک باشد.

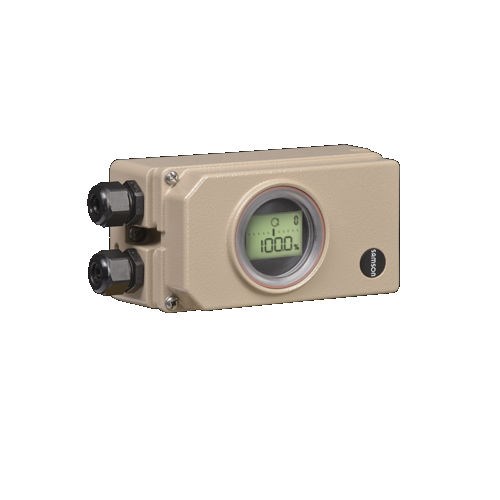

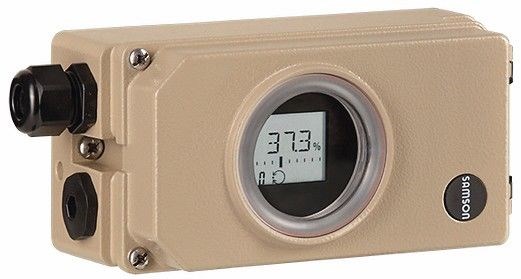

آی توپی پوزیشنر سامسون ( Samson ) مدل 3730 ( الکترو پنوماتیک پوزیشنر سامسون ) پرکاربردترین پوزیشنر مورد استفاده برای ولو های سامسون می باشند. پوزیشنر 3730 دارای ورودی 20 - 4 میلی آمپر میباشد و درجه حفاظتی در مقابل ذرات و آب IP66 بوده همچنین توانایی کالیبره داراست. پوزیشنر 3730 سامسون برای ولو های حرکت خطی (Linear)و ولو های حرکت دورانی(Rotary) قابل استفاده میباشند که بنا به نیاز باید مدل خطی(Liner 3730 Positioner) با چرخشی (Rotary 3730 Positioner) انتخاب شود. پوزیشنر 3730 دارای انواع Single act و Double act میباشد.
مزایای پوزیشنر 3730
آلیاژ محفظه آلومینیوم یا فولاد ضدزنگ
سنجش موقعیت غیر تماسی
مصرف هوای پایین (کمتر از 0.06 sfm) در تمامی فشارهای تامین
خواندن اسان نمایشگر در هر موقعیت
قابلیت تنظیم با یک رایانه از طریق رابط SSP با استفاده از نرم افزار TROVIS-VIEW
پوزیشنر 3730 دارای انواع 3730-1 ، 3730-2 3730-3، 3730-4، 3730-5، 3730-6 میباشد که در زیر به اختصار مشخصات آنها ارائه شده است.
انواع مدل سری 3730
پوزیشنر مدل 2 – 3730 دارای سیستم عیبیابی پیشرفته است. مدل 3 – 3730 دارای تکنولوژی ارتباطی (HART ) ،مدل 4 – 3730 (Profibus) و مدل Foundation Fieldbus) 3730 – 5) خواهند بود. سیستم عیب یابی هوشمند در این مدل ها شامل ثبت پیام وضعیت،ثبت داده،هیستوگرام،بررسی سیگنال(پایا،نویز) و تست های کورس خواهد بود. تازه ترین مجموعه از سری 3730 مدل 6 – 3730 است که نسخه به روز شده مدل 3 – 3730 است که شامل حسگرهای مانیتورینگ فشار ورودی و خروجی می باشد.
